Gabion

Gabion merupakan suatu struktur yang dibina daripada susunan batu-batu bersaiz di antara 6” hingga 9”. Batu-batu ini disusun di dalam raga gabion ataupun dipanggil “Gabion cage” yang diperbuat daripada jejaring dawai bersaiz 8 cm x 10 cm dan disalut dengan PVC (PVC Coated galvanised wire gabion).

Gabion dibina bagi tujuan

-         Untuk mengurangkan pergerakan tanah

-         Untuk mengelak daripada berlaku hakisan dan tanah runtuh

-         Untuk menghalang runtuhan tanah daripada memasuki ke kawasan utama. Misalnya di jalanraya yang berbukit, gabion bertindak sebagai penghalang yang menghalang runtuhan daripada masuk dan menutupi jalanraya.

Jenis-jenis binaan gabion

a.      Lapisan tanpa konkrit

b.      Lapisan dengan konkrit

c.      2 lapisan tanpa konkrit

d.      2 lapisan dengan konkrit

e.      Binaaan dalam bentuk tangga

f.       Dalam bentuk condong

g.      Dalam bentuk tegak (single tie)

h.      Dalam bentuk V

i.        Dalam bentuk wingwall

Langkah-langkah pembinaan gabion

-         Kenalpasti lokasi

Lokasi hendaklah dikenalpasti terlebih dahulu dengan melihat pelan-pelan tapak dan spesifikasi supaya kedudukan gabion yang akan dibina nanti berada dalam keadaan posisi yang betul dan memenuhi spesifikasi.

-         Bersih dan ratakan kawasan

Tapak atau kawasan kerja hendaklah dibersihkan daripada segala sampah sarap yang akan mengganggu kerja-kerja membina gabion nanti. Di samping itu kawasan kerja yang berselerak boleh mendatangkan pelbagai ancaman bahaya kepada para pekerja. Oleh itu, untuk mengelakkan sebarang kejadian yang tidak selamat, kawasan kerja hendaklah dibersihkan.

-         Kenalpasti jenis binaan yang akan dibina

Dengan menggunakan pelan dan spesifikasi yang ada, kenalpasti jenis binaan yang akan dibina samada dari jenis guna motar atau tidak, satu lapisan atau dua lapisan atau sebagainya.

-         Pasang sangkar gabion

Setelah mengetahui jenis binaan yang akan dibina, sangkar-sangkar gabion hendaklah dipasang dan di atur mengikut susunan (allignment) seperti di dalam spesifikasi.

-         Susun batu dalam sangkar

Penyusunan batu di dalam sangkar atau “gabion cage” hendaklah dilakukan dengan teliti untuk memberikan permukaan yang rata dan cantik. Kebiasaannya batu-batu yang memiliki permukaan yang rata dan cantik hendaklah ditonjolkan sebagai permukaan gabion

-         Sangkar gabion mesti diikat dengan kuat

Sangkar gabion mestilah diikat dengan kuat supaya dapat menerima tekanan beban daripada susunan batu-batu. Semakin tinggi susunan batu, semakin kuat tekanan beban ke atas sangkar. Sekiranya sangkar gabion tidak diikat dengan kuat, ianya mungkin akan pecah dan roboh serta boleh mendatangkan kemalangan.

-         Kawal aras gabion

Untuk gabion yang dibina memanjang, susunan batu-batu di dalam gabion cage hendaklah diaraskan untuk mendapat ketinggian yang sama supaya ia lebih kelihatan kemas dan cantik selain dapat memenuhi spesifikasi yang ditetapkan di dalam lukisan.



 Kebaikan menggunakan gabion sebagai penahan

-         Mudah dibina

Gabion adalah di antara jenis penahan yang senang dikerjakan kerana ianya tidak memerlukan penggunaan bahan dan peralatan yang banyak. Bahan utamanya adalah batu-batu dan gabion cage yang diperbuat daripada jejaring dawai.

-         Murah

Kos untuk membina gabion adalah dianggap rendah berbanding dengan tembok-tembok penahan jenis lain. Ini kerana di samping bahannya mudah didapati di pasaran dengan harga yang murah, pembinaannya juga tidak memerlukan penggunaan peralatan dan mesin yang mahal.

-         cantik

Susunan batu-batu yang mempunyai permukaan rata pada bahagian luar menampakkan gabion kelihatan cantik dan kemas serta nampak lebih tersusun.

Keburukan

-         Tidak tahan lama

Ketahanan gabion bergantung kepada gabion cage. Walaupun gabion cage mempunyai ikatan yang kuat, tidak semestinya kekuatan atau ketahanan gabion tidak menurun dalam tempoh masa yang tertentu, tertutamanya pembinaan di kawasan yang berhampiran dengan pantai. Di mana, gabion cage cepat berkarat.

-         Tidak boleh dipindah

Gabion tidak boleh dipindahkan dari satu tempat ke satu tempat yang lain. Ini kerana ia merupakan struktur yang dibina tidak mempunyai tetulang dan di antara bahan-bahannya tidak saling mengikat. Malah ianya cuma terkepung oleh gabion cage sahaja. Dengan sebab itulah gabion dipasang terus pada kedudukannya.

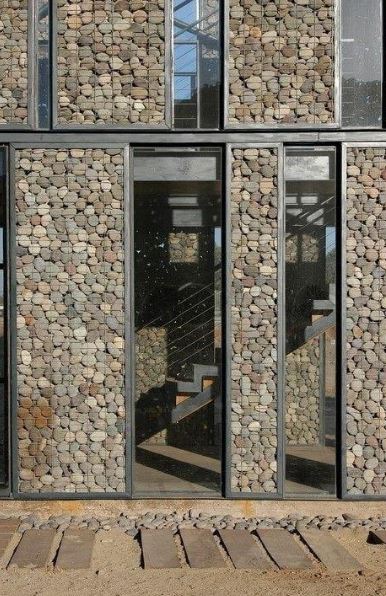

Reka bentuk gabion masa kini
